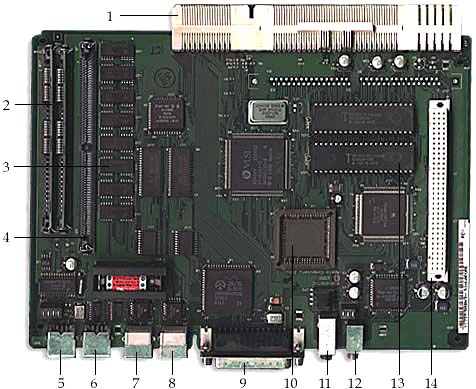

1 - Connecteur de châssis
2 - Support RAM SIMM 30 broches (ici, 2 X 4Mo installés)
3 - RAM soudées sur carte mère (2 Mo)
4 - Support d'extension ROM SIMM 72 broches
5 - Port ADB
6 - Port ADB
7 - Port série RS 422
8 - Port série RS 422
9 - Port SCSI
10 - Support Co-Processeur arithmétique 68882
11 - Jack microphone
12 - Jack sortie son
13 - ROM (2 puces)
14 - Slot PDS
